Нашите сертификатиСтандарт: БДС 2581-86

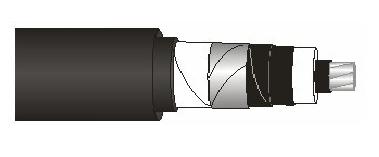

Описание: Al жила · XLPE изолация · екран от Аl ленти · PE + PVC обвивка
Едножилните кабели с изолация от омрежен полиетилен (XLPE) са предназначени за пренасяне и разпределение на електрическата енергия с ном. напрежение Uo/U 6/10; 12/20 kV и честота 50 Hz в градските и селищни електрически мрежи и за електрозахранване на трансформаторни подстанции, малки и средни промишлени предприятия. Кабелите са за неподвижен монтаж за полагане по трасета с неограничена разлика в нивата, в закрити помещения, в кабелни канали, тунели и шахти, върху скари и лавици и на открито под навес и директно в земя-изкоп.
| Конструкция на кабела | Технически данни | ||
| Конструкция | съгласно БДС 2581-86 | R на проводника при 20°C | съгласно БДС904(IEC60228) кл.2 |
| Токопроводимo жилo | Al многожични жила по БДС 904 (EN60228) кл.2 | Допустима работна температура | 90оС при продължителна работа |
| Вътрешен полупроводим слой | Полупроводим XLPE компаунд | Допустима температура на претоварване | 130оС за време до 100h годишно |
| Изолация | XLPE компаунд | Допустима температура в режим на К.С. | 250оС за времетраене до 5 сек. |
| Външен полу-проводим слой | Полупроводим XLPE компаунд | Ном. напрежение Uo/U | 6/10 kV 12/20 kV |
| Водо-блокиращ елемент | Слой от полупроводима водо- набъбваща лента | Maх.доп. напрежение съответно за Uo/U не повече от |
6/10 kV 12/20 kV 12 kV 24 kV |
| Метален екран | Четири Al ленти спирално положени със сумарно сечение 40мм² с еквивалент на Cu – 25мм² |
Изпитвателно напрежение за Uo/U AC (≈) - 5 min DC (=) - 15 min |
6/10 kV 12/20 kV 15 kV 30 kV 48 kV 96 kV |
| Водо-блокиращ елемент | Слой от непроводима водо- набъбваща лента | Ниво на частични разряди при 2*Uo | max. 5 pC |
| Обвивка тип”ПВ” | PE + PVC обвивка | Мин. радиус на огъване | 15xD на готовия кабел |
| Цвят | черен | Температура на полагане | не по ниска от минус 20°С |
| Температура на експлоатация | от минус 30 до 50°С | ||
| Мах. доп. усилие на опън при полагане в N | Al жила – 30*n*Sжило където: n-бр.на жилата и S-сеч.на жилата в mm |
||
| Изпитване за водоустойчивост | IEC 60502-2 приложение F | ||
