Нашите сертификатиСтандарт: БДС 2581-86 и доп.4( ФН КИ 02-002/96); IEC 60332-3-24/кат.C

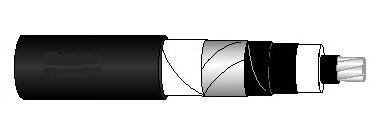

Описание: Cu/Al жила · XLPE изолация · екран от Al ленти · LSF обвивка
Едножилните кабели с изолация от омрежен полиетилен (XLPE) са предназначени за пренасяне и разпределение на електрическата енергия с ном. напрежение Uo/U 6/10; 12/20 kV и честота 50 Hz в градските и селищни електрически мрежи и за електрозахранване на трансформаторни подстанции, малки и средни промишлени предприятия. Приложими са в разпределителни уредби, електроцентрали и промишлени системи. Кабелите са с въведени елементи, осигуряващи надлъжна и напречна водоустойчивост в областта на екрана и с обвивка от несъдържащи халоген материали с понижена горимост, димоотделяне и корозионност. Кабелите са за неподвижен монтаж за полагане по трасета с неограничена разлика в нивата, в закрити помещения, в кабелни канали, тунели и шахти, върху скари и лавици и на открито под навес и директно в земя-изкоп.
| Конструкция на кабела | Технически данни | ||
| Конструкция | съгласно БДС 2581-86 и доп N 4 (ФН КИ 02-002/96); IEC 60332-3C |
R на проводника при 20°C | съгласно БДС904(IEC60228) кл.2 |
| Токопроводимo жилo | Cu/Al многожични жила по БДС 904 (БДС EN 60228) кл. 2 | Допустима работна температура | 90оС при продължителна работа |
| Вътрешен полупроводим слой | полупроводим XLPE компаунд | Допустима температура на претоварване | 130оС за време до 100h годишно |
| Изолация | XLPE компаунд | Допустима температура в режим на К.С. | 250оС за времетраене до 5 сек. |
| Външен полу-проводим слой | полупроводим XLPE компаунд | Ном. напрежение Uo/U | 6/10 kV 12/20 kV |
| Водо-блокиращ елемент | слой от полупроводима водо- набъбваща лента | Maх.доп. напрежение съответно за Uo/U не повече от |
6/10 kV 12/20 kV 12 kV 24 kV |
| Метален екран | Две Al ленти спирално положени със сумарно геом. сечение 25мм² с еквивалент на Cu – 16мм² |
Изпитвателно напрежение за Uo/U AC (≈) - 5 min DC (=) - 15 min |
6/10 kV 12/20 kV 15 kV 30 kV 48 kV 96 kV |
| Водо-блокиращ елемент | слой от непроводима водо- набъбваща лента | Ниво на частични разряди при 2*Uo | max. 5 pC |
| Обвивка тип”Пн” | LSF безхалогенен компаунд с понижена, горимост, димоотделяне и корозионност. | Мин. радиус на огъване | 15xD на готовия кабел |
| Цвят | черен | Температура на полагане | не по ниска от минус 20°С |
| Температура на експлоатация | от минус 30 до 50°С | ||
| Мах. доп. усилие на опън при полагане в N | с Al жила – 30*n*Sжило с Cu жила - 50*n*Sжило където: n-бр.на жилата и S-сеч.на жилата в mm |
||
| Изпитване за водоустойчивост | IEC 60502-2 приложение F БДС 2581-86 |
||
| Неразпространение на горенето | IEC 60332-3-24/кат.С | ||
