Нашите сертификатиСтандарт: БДС 16291-85

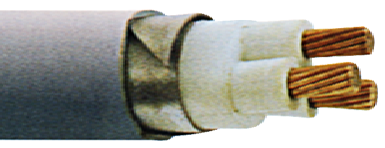

Описание: Cu жила · PVC изолация · Броня ст. ленти-екран · PVC обвивка
Трижилните кабели с изолация от поливинилхлорид (PVC) са предназначени за разпределение на електрическата енергия и захранване на консуматори с ном. напрежение Uo/U 3.6/6 kV и честота 50 Hz. Приложими са в разпределителни уредби, електроцентрали и промишлени предприятия. Кабелите са за неподвижен монтаж по трасета с неограничена разлика в нивата, за полагане в закрити помещения, в кабелни канали, тунели и шахти върху скари и лавици, директно в земя-изкоп и на открито.
| Конструкция на кабела | Технически данни | ||
| Конструкция | Съгласно БДС 16291-85 | R на проводника при 20° C | съгласно БДС904-84 (EN60228) кл.2 |
| Токопроводимо жило | Cu многожични уплътнени по БДС 904-84 (EN 60228) кл.2 | Допустима работна температура | 70оС при продължителна работа |
| Изолация | PVC компаунд | Допустима температура в режим на К.С. | 160оС за времетраене до 5 сек. |
| Вътрешна обвивка | Екструдиран компаунд | Ном. напрежение Uo/U | 3.6/6 kV |
| Броня - екран | От две стоманени ленти | Maх.доп. напрежение не повече от |
7.2 kV |
| Външна обвивка | PVC компаунд светоустойчив | Изпитвателно напрежение AC (≈) - 5 min DC (=) - 15 min |
11 kV 29 kV |
| Цвят | Черен | Мин. радиус на огъване | 15xD на готовия кабел |
| Температура на полагане | не по ниска от минус 5° С | ||
| Температура на експлоатация | от минус 30° до 50°С | ||
| Мах. доп. усилие на опън при полагане в N |
с Cu жила - 50*n*Sжило където: n-бр.на жилата и S-сечение на жилата в mm |
||
